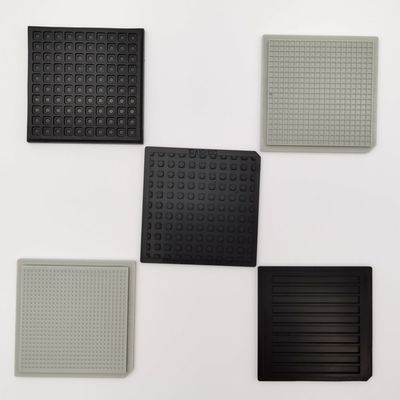

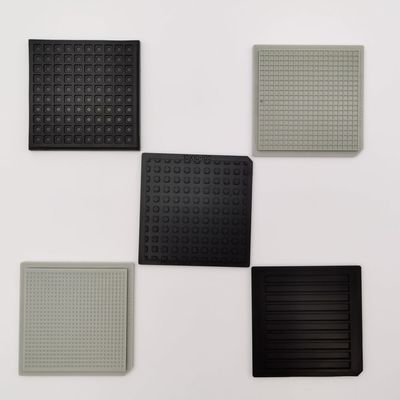

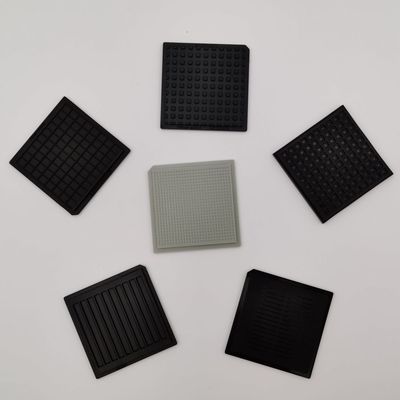

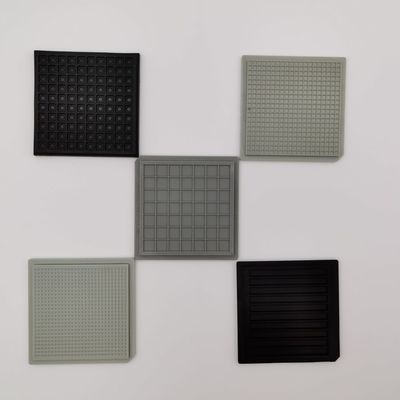

Componenti elettronici IC Tray Injection Moulding For Wafer nudo

Componenti elettronici IC Tray Injection Moulding For Wafer nudo

  • Componenti elettronici IC Tray Injection Moulding For Wafer nudo
  • Componenti elettronici IC Tray Injection Moulding For Wafer nudo
  • Componenti elettronici IC Tray Injection Moulding For Wafer nudo
  • Componenti elettronici IC Tray Injection Moulding For Wafer nudo
Componenti elettronici IC Tray Injection Moulding For Wafer nudo
Dettagli:
Luogo di origine: Fatto in Cina
Marca: Hiner-pack
Certificazione: ISO 9001 ROHS SGS
Numero di modello: per soddisfare tutti i tipi di esigenze su ordinazione dei clienti
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1000 pezzi
Prezzo: It depends on the structure of the product
Imballaggi particolari: Dipende dal QTY di ordine e della dimensione del prodotto
Tempi di consegna: 5~8 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: Riferisca a ha specificato gli oggetti
Contatto
Descrizione di prodotto dettagliata
Materiale: ABS.PC.PPE.MPPO… ecc Colore: Black.Red.Yellow.Green.White. .etc
Proprietà: ESD, Non ESD Progettazione: Standard e non standard
Dimensione: Tutti i tipi Resistività superficiale: 1.0x10E4~1.0x10E11Ω
pulisca la classe: Pulizia generale ed ultrasonica Incoterms: EXW, CATENA DELL'OROLOGIO, CIF, DDU, DDP
Stampaggio ad iniezione: Termine d'esecuzione 20~25Days, durata della muffa: 30~450,000 volte Metodo del modanatura: Modanatura dell'iniezione
Evidenziare:

Vassoio di QFN

,

Vassoio nudo del wafer QFN

,

Vassoio della bolla di QFN

Componenti elettronici IC Tray Injection Moulding For Wafer nudo



I vari generi di vassoi dei componenti elettronici hanno personalizzato i campioni





Per i prodotti elettronici nel corso di trasporto e dell'imballaggio produrrà inevitabilmente un certo attrito, dal punto di vista di fisica, generazione elettrostatica di cause di attrito ed il mutamento di temperatura nell'esterno del tempo e produrrà l'elettricità statica, l'elettrostatico se il soggiorno in prodotti elettronici, è facile da danneggiare di cortocircuito la precisione dei prodotti elettronici, per evitare questa situazione in modo dai suoi materiali da imballaggio richiedono l'uso di buona funzione antistatica del pallet o delle soluzioni d'imballaggio.



La nostra società ha gruppo abile e ben preparato nel campo di progettazione di imballaggio a semiconduttore risolvere i requisiti del cliente, per esempio, la temperatura, colore, proprietà di ESD e classe di pulizia differenti ecc. Il gruppo esperto di ingegneria della struttura di prodotto può progettare vario del chip di IC, il wafer, componenti di precisione che imballano i metodi e specifiche ed altre richieste speciali per misura bene.



Applicazione


Il wafer a semiconduttore muore componenti nudi e elettronici di Wafter, componenti elettronici ottici, ecc



Riferimento a carattere



Uso industriale: Elettronico
Caratteristica: Riciclabile
Ordine personalizzato: Accetti
Luogo d'origine: Shenzhen, Cina (continente)
Marca commerciale: Hiner-pacchetto
Number di modello: HN1808
Resistività superficiale: ohm 10e4-10e11
Colore: Nero
Proprietà: Antistatic/ESD
Thickess: 7.62mm
Disegno di cad: disponibile
Su misura: larghezza, lunghezza, spessore come richiesta del cliente
Progettazione di offerta: Sì



  Dimensione su misura
Materiale dell'oggetto ABS/PC/MPPO/PPE… accettabile
OEM&ODM
Colore dell'oggetto Può essere personalizzato
Caratteristica Bene durevole; Riutilizzabile; Rcofriendly; Biodegradabile
Campione A. I campioni liberi: scelto dai prodotti attuali.
Il B. ha personalizzato i campioni secondo la vostre progettazione/richiesta
MOQ 500pcs.
Imballaggio Cartone o secondo la richiesta del cliente
Termine di consegna Solitamente 8-10 giorni lavorativi, dipende dalla quantità di ordine
Dilazione di pagamento Prodotti: prepagamento 100%.
Muffa: Deposito di 50% T/T, equilibrio di 50% dopo la conferma del campione

Componenti elettronici IC Tray Injection Moulding For Wafer nudo 0

FAQ



Q1. Fanno i vostri prodotti ottengono tutti i certificati?
Sì, CE per il mercato di UE, FDA per il mercato di U.S.A.

Q2.Can voi fare la progettazione per noi?
Sì. Abbiamo un gruppo professionale che ha esperienza ricca nella progettazione e nella fabbricazione. Appena dicaci che le vostri idee e noi contribuiremo ad effettuare le vostre idee nel fatto perfetto. Non importa se non avete qualcuno agli archivi completi. Inviici le immagini di alta risoluzione, il vostri logo e testo e ci dicono come vorreste sistemarli. Vi invieremo gli archivi finiti per la conferma.

Q3. Quanto tempo è il termine di consegna?
Per la macchina standard, sarebbe i giorni 5-7Working. Per macchine non standard/su misura secondo i requisiti specifici dei clienti, sarebbe 20~25 giorni lavorativi.

Q4. Sistemate la spedizione per i prodotti?

È dipende dai nostri incoterms, se la CATENA DELL'OROLOGIO o il prezzo cif, noi sistemerà la spedizione per voi, ma il prezzo di EXW, clienti deve sistemare la spedizione da soli o i loro agenti.

Q5. Come circa i documenti dopo la spedizione?
Dopo la spedizione, inoltreremo tutti i documenti originali voi da DHL, compreso il fattura commerciale, la lista di imballaggio, B/L ed altri certificati secondo le esigenze dei clienti.

Componenti elettronici IC Tray Injection Moulding For Wafer nudo 1
