Consigli di matrice di sicurezza standard JEDEC ESD per la manipolazione automatica dei circuiti integrati

Caratteristiche:

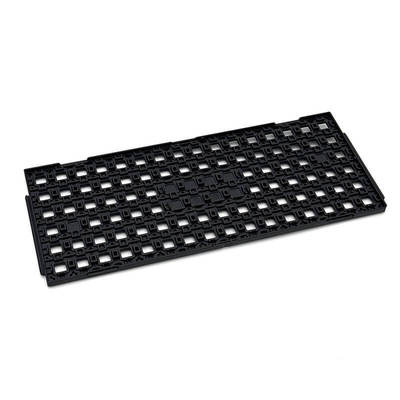

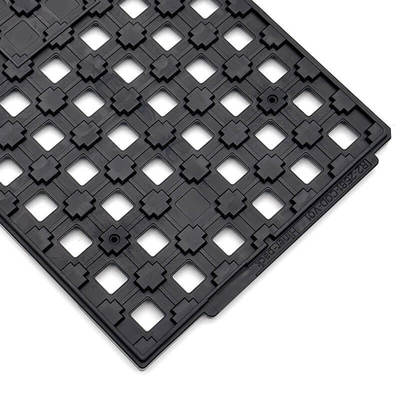

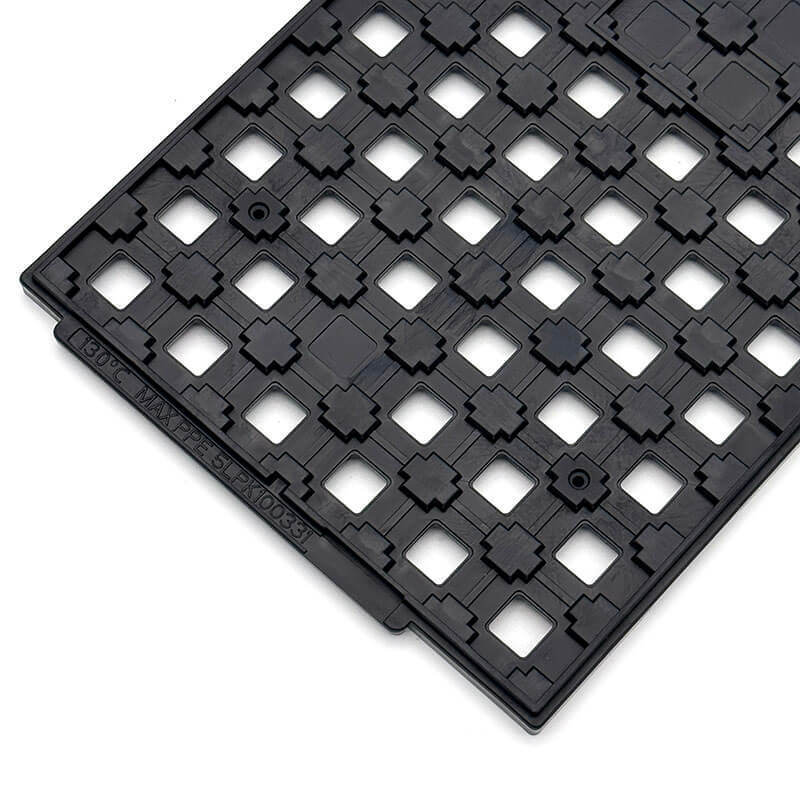

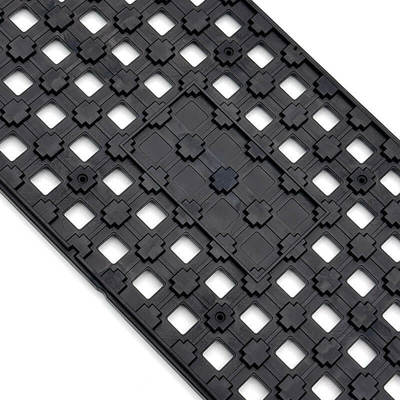

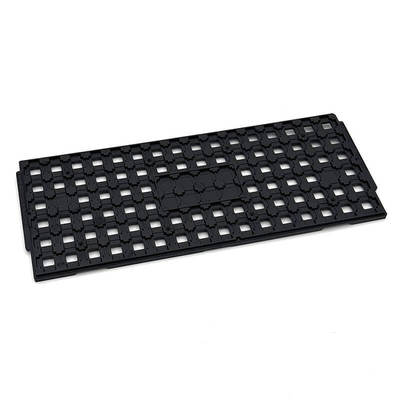

I vassoi JEDEC incorporano numerose caratteristiche ingegneristiche ottimizzate per l'automazione di grandi volumi e la sicurezza dei componenti.L'accesso immediato alle attrezzature e agli accessori globali è garantito, che riduce significativamente i rischi nella progettazione delle attrezzature, accelera i tempi di sviluppo e riduce i costi complessivi.L'area centrale del vassoio presenta celle piatte specificamente contornate per la movimentazione automatica tramite strumenti di raccolta a vuoto, garantendo un affidabile trasferimento dei componenti. Per l'allineamento meccanico, una caratteristica distintiva a scalpo (scalloped feature) è scolpita su un lato,che consente l'uso di un perno di localizzazione per fissare meccanicamente l'orientamento corretto durante l'usoUn aiuto visivo fondamentale è costituito dalla cammarella a 45 gradi situata in un angolo, che fornisce un indicatore visivo inequivocabile dell'orientamento del pin 1 dei componenti all'interno della matrice.

Parametri tecnici:

Applicazioni:

1Test e assemblaggio automatizzati: il loro uso più intenso è nei processi di prova e assemblaggio automatizzati.BGA) e dispositivi senza piombo (LGA), QFN), sono presentati alle macchine di pick-and-place in un formato di matrice preciso e leggibile dalla macchina.

2. Trasporto globale e deposito sicuro: le parti caricate in vassoi JEDEC impilati offrono una soluzione facile, efficiente e altamente protettiva per lo stoccaggio e la logistica globale.La funzione di impilamento consente intrinsecamente a ciascun vassoio successivo di fungere da copertura protettiva per quello sotto di esso.

3- Compatibilità dei processi: i vassoi fungono da vettori per i componenti attraverso varie fasi di fabbricazione, che possono includere processi ad alta temperatura come la cottura (a seconda del materiale,come i vassoi a temperatura media fino a 140°C) o i processi di pulizia.

4Compatibilità dei componenti: Oltre ai tradizionali circuiti integrati (quali QFP, BGA, TSOP, PGA, ecc.), i vassoi JEDEC sono utilizzati anche per componenti elettronici non tradizionali tra cui connettori, PCB, MEMS, lenti,parti di orologi, e persino pietre sintetiche, sfruttando le attrezzature di automazione standardizzate.

Personalizzazione:
