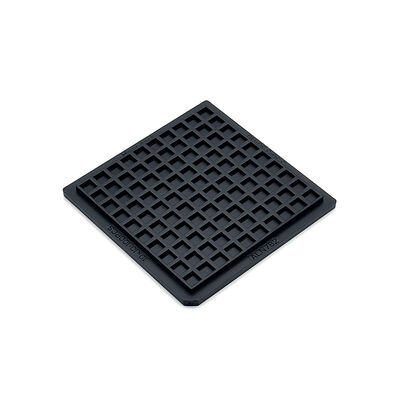

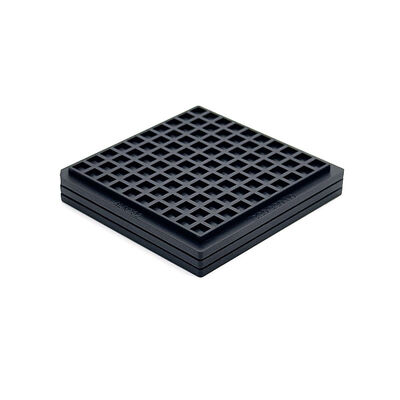

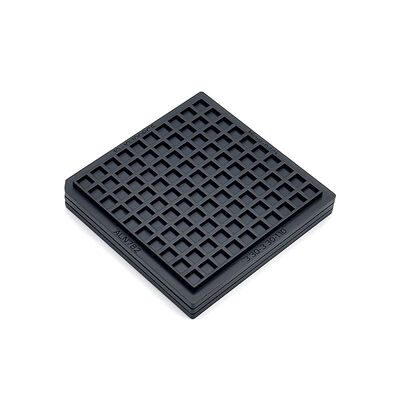

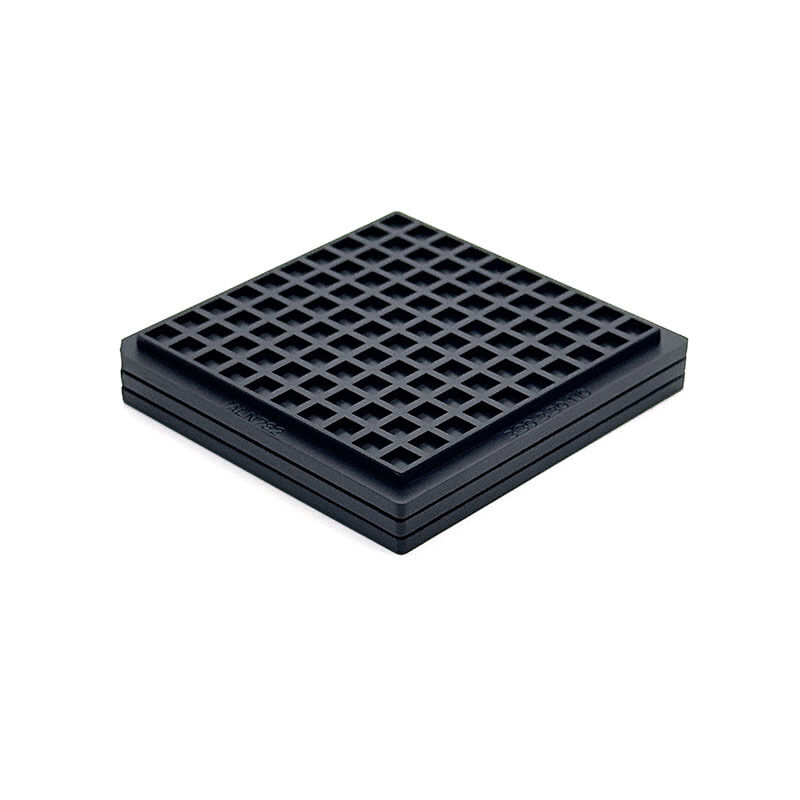

Confezioni di chip IC ESD di precisione per lo stoccaggio sicuro di semiconduttori delicati

Confezioni di chip IC ESD di precisione per lo stoccaggio sicuro di semiconduttori delicati

Marchio: Hiner-pack
Numero di modello: HN24206
MOQ: 500 PZ
prezzo: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Condizioni di pagamento: T/T
Capacità di approvvigionamento: 2000 pezzi/giorno
Informazioni dettagliate
Luogo di origine:
Cina
Certificazione:
ROHS, ISO
Tray Weight:
Varia, in genere fino a 500 grammi per cavità
Colore:
Nero
Garanzia di qualità:
Garanzia di consegna, qualità affidabile
Dimensioni della linea di contorno:
50,7×50,7×4 mm
Dimensione della cavità:
3x0,75 mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Tipo di muffa:
Iniezione
Riutilizzabile:
Forma del vassoio:
Rettangolare
Classe pulita:
Pulizia generale ed ultrasonica
Tipo IC:
BGA,QFP,QFN,LGA,PGA
Livello di imballaggio:
Pacchetto di trasporto
Deformazione:
Deformazione MAX 0,21 mm
Capacità:
10x10=100 PZ
Imballaggi particolari:
cartone, pallet
Capacità di alimentazione:
2000 pezzi/giorno
Evidenziare:

Dispositivi per chip IC ESD

,

altri apparecchi per la trasmissione di dati

,

Scaffalature per la memorizzazione di chip IC delicate

Descrizione del prodotto
Confezioni di chip IC ESD di precisione per lo stoccaggio sicuro di semiconduttori delicati

Caratterizzato da cavità progettate con precisione per cullare saldamente i semiconduttori delicati, prevenendo lo spostamento e i danni elettrostatici durante la manipolazione.Mantenere prestazioni stabili in scenari di produzione ad alta frequenza, riducendo le perdite di componenti e garantendo un'affidabilità operativa costante.


Fornire una protezione ESD affidabile per salvaguardare componenti sensibili, mantenendo le prestazioni in ambienti di produzione e stoccaggio industriali.supporto di un flusso di lavoro continuo senza interruzioni.


Supporta la completa personalizzazione della dimensione e del layout della cavità per soddisfare le diverse specifiche IC, allineandosi agli standard di produzione pulita per un'efficienza ottimale.Adattarsi alle varie linee di produzione automatizzate e alle esigenze di imballaggio, fornendo soluzioni su misura per i produttori di semiconduttori.

Caratteristiche/Vantaggi principali
  • Costruzioni durevoli
  • Disposizione della cavità di precisione
  • Costruzioni durevoli
  • Disegno completamente personalizzabile
  • La fabbrica ha la certificazione ISO e i prodotti sono conformi allo standard RoHS.
Specificità
Marchio Imballaggio
Modello HN24206
Colore Nero
Resistenza 1.0×104 - 1.0×1011 Ω
Dimensione della linea di contorno 500,7 × 50,7 × 4 mm
Dimensione della cavità 3x0,75 mm
Matrice QTY 10x10 = 100 PCS
Pagina di guerra Max 0,21 mm
Servizio Accetta OEM, ODM
Opzioni di tasca personalizzate Disponibile
Applicazioni
Adatto per lo stoccaggio dei semiconduttori, il trasferimento della linea di produzione, i test dei componenti e l'imballaggio.

Applicato in impianti di produzione di chip, impianti di imballaggio avanzati e fornitori di componenti elettronici, ideale per lo stoccaggio a lungo termine e il trasporto tra impianti.
Servizi personalizzati
Fornire soluzioni completamente su misura per vassoi IC ESD di precisione, modificare le dimensioni delle cavità, la spaziatura e il layout per adattarsi alle dimensioni uniche dei chip semiconduttori.Utilizzare materiali di elevate prestazioni, sicuri dall'ESD, per una maggiore durataOffrire la convalida dei prototipi e il supporto per la progettazione personalizzata per soddisfare esigenze di produzione specifiche.
Di noi:
Hiner-pack® è stata fondata nel 2013. È un'impresa ad alta tecnologia che integra la progettazione, la ricerca e lo sviluppo, la produzione, le vendite di imballaggi e test IC,nonché processo di fabbricazione di wafer semiconduttori nella movimentazione automatizzata, trasporto e trasporto per fornire ai clienti servizi chiavi in mano.

Perché scegliere noi:

  • Ricca esperienza inJEDEC / IC / vassoi per la confezione dei waffle
  • Capacità di progettazione di stampi interni
  • Sviluppo rapido di prototipi
  • Processo rigoroso di controllo della qualità
  • Fornitura stabile per i clienti mondiali di semiconduttori
