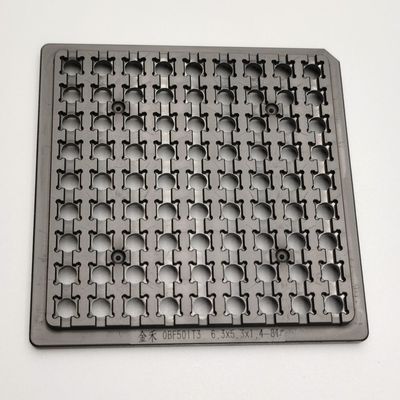

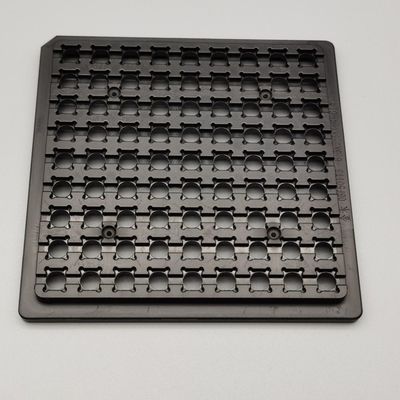

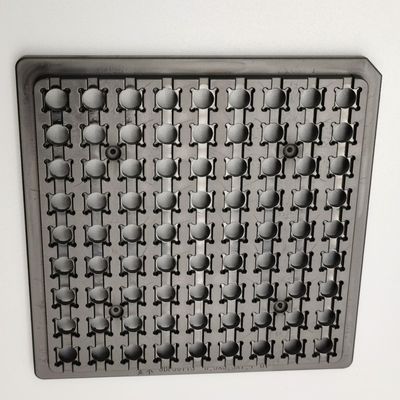

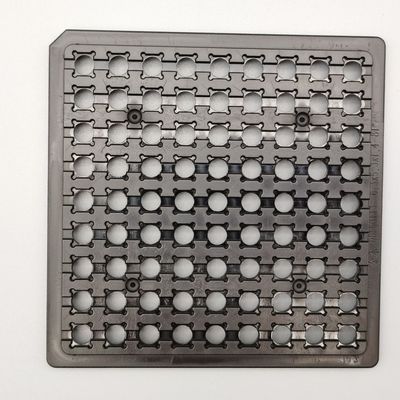

Caricamento di componenti elettronici IC Piccole parti vassoio per lo stampaggio a iniezione

Il vassoio stampato su misura svilupperà un design di tasca personalizzato per gestire e proteggere i dispositivi sensibili e micro.

La nostra azienda dispone di un team esperto e ben addestrato nel campo della progettazione di imballaggi semiconduttori per elaborare le esigenze del cliente,ad esempio,temperatura diversa,colore,Classe di proprietà e di pulizia ESD, ecc.Un team di ingegneri esperti in struttura di prodotto può progettare vari tipi di chip IC, wafer, componenti di precisione, metodi di imballaggio e specifiche e altre richieste speciali per soddisfare le vostre esigenze.

Il vassoio IC di produzione di Hiner-pack è conforme agli standard ambientali internazionali,attraverso l'ispezione di terze parti di ROHS e SGS,come la materia prima della materia prima acquistata da un produttore leader nazionale, l'ispezione in entrata e la tecnologia correlata e il controllo rigoroso della qualità durante la produzione, il dipartimento qualità deve confermare il prodotto 100% qualificato prima della spedizione,sono venduti a clienti famosi nazionali e internazionali nel corso degli anniDopo l'utilizzo di feedback positivi, la ricca esperienza nel settore dello stampaggio ad iniezione fornisce anche ai clienti le soluzioni di imballaggio più appropriate

Vantaggi

1.Servizio OEM flessibile: possiamo produrre prodotti secondo il campione o il disegno del cliente.

2.Materiali diversi: il materiale può essere MPPO.PPE.ABS.PEI.IDP...etc.

3.Manifattura complessa: fabbricazione di utensili, stampaggio ad iniezione, produzione

4.Servizio clienti completo: dalla consultazione dei clienti al servizio post vendita.

5.10 anni di esperienza nel settore OEM per clienti statunitensi e dell'UE.BGA Tray

6.Abbiamo la nostra fabbrica e possiamo controllare la qualità ad alto livello e produrre prodotti in modo rapido e flessibile.

Descrizione del materiale

Materiale conduttivo ESD

Può anche essere antistatico o conduttivo e può essere normale.

Applicazione

Semiconduttori Wafer Die Wafter Bare, componenti elettronici, componenti elettronici ottici, ecc.

Domande frequenti

Q1: Lei è un produttore o una società commerciale?

Siamo il 100% produttore specializzato in imballaggi oltre 10 anni con 1500 metri quadrati di area di laboratorio, situato a Shenzhen Cina.

Q2: Qual è il materiale del vostro prodotto?

ABS.PC.PPE.MPPO.PEI.HIPS... ecc.

D3: Puoi aiutarmi con il disegno?

Sì, possiamo accettare la tua personalizzazione e fare l'imballaggio per te secondo i tuoi requisiti.

Q4: Come posso ottenere il preventivo dei prodotti personalizzati?

Informateci della dimensione del vostro circuito integrato o dello spessore dei componenti, e allora potremo fare un preventivo per voi.

Q5: Posso ottenere dei campioni prima di effettuare un ordine in massa?

Sì, il campione in magazzino può essere inviato, ma la spedizione deve essere pagata da te.

D6: Potresti mettere il mio logo sul nostro prodotto?
Sì, possiamo mettere il vostro logo nel nostro prodotto, mostrateci il vostro logo prima per favore.

Q7: Quando possiamo avere i campioni?
Possiamo inviarle subito se siete interessati a qualcosa che abbiamo in magazzino, e personalizzare

il progetto a seconda del tempo specifico
