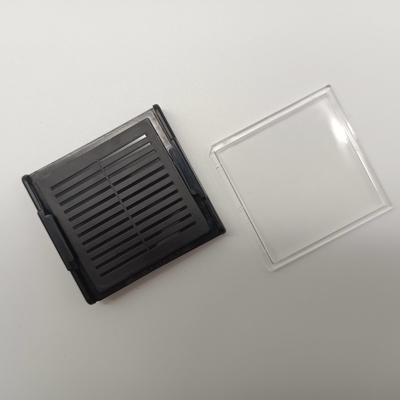

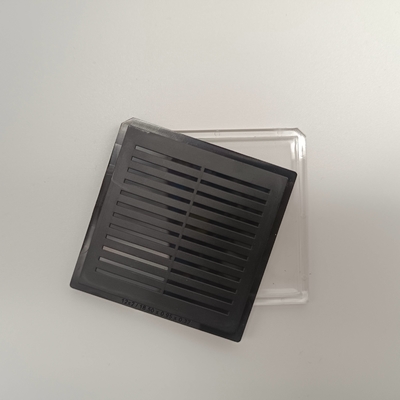

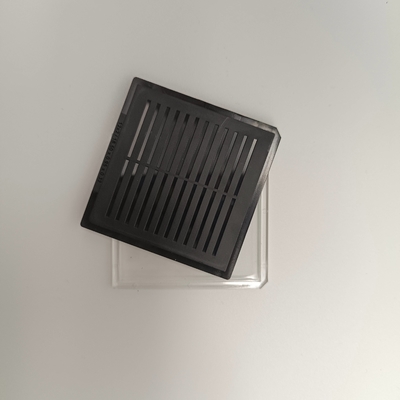

Imballaggio di Chip Trays For Optical Device del pacchetto della cialda di planarità dello SGS 0.2mm

Imballaggio di Chip Trays For Optical Device del pacchetto della cialda di planarità dello SGS 0.2mm
Imballaggio di Chip Trays For Optical Device del pacchetto della cialda di planarità dello SGS 0.2mm Imballaggio di Chip Trays For Optical Device del pacchetto della cialda di planarità dello SGS 0.2mm Imballaggio di Chip Trays For Optical Device del pacchetto della cialda di planarità dello SGS 0.2mm

Grande immagine :  Imballaggio di Chip Trays For Optical Device del pacchetto della cialda di planarità dello SGS 0.2mm

Dettagli:
Luogo di origine: Fatto in Cina
Marca: Hiner-pack
Certificazione: ISO 9001 ROHS SGS
Numero di modello: HN21082
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1000 pezzi
Prezzo: $0.35~$0.85(Prices are determined according to different incoterms and quantities)
Imballaggi particolari: Dipende dal QTY di ordine e della dimensione del prodotto
Tempi di consegna: 5~8 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: La capacità ha luogo fra il giorno 4000PCS~5000PCS/per

Imballaggio di Chip Trays For Optical Device del pacchetto della cialda di planarità dello SGS 0.2mm

descrizione
Materiale: PC Colore: Nero
Proprietà: ESD Progettazione: Norma
Dimensione: A 4 pollici Resistività superficiale: 1.0x10E4~1.0x10E11Ω
Classe pulita: Pulizia generale ed ultrasonica Uso: Trasporto, stoccaggio, imballaggio
Evidenziare:

Pacchetto Chip Trays della cialda dello SGS

,

pacchetto Chip Trays della cialda di 0.2mm

,

Dispositivo ottico che imballa Chip Trays

Dispositivo dello SGS Chip Tray Waffle Pack For Optical che imballa planarità di 0.2mm



Un materiale da imballaggio a semiconduttore è un materiale di cui capacità di condurre l'elettricità è intermedia fra un conduttore e un isolante. È un genere di materiale elettronico con le proprietà a semiconduttore, che possono essere usate per fare i dispositivi a semiconduttore e l'elettricità integrata. La sua conducibilità è nell'ordine di 10 (U-3) ~ 10 (U-9) ohm/cm. In alcuni casi, un semiconduttore ha la proprietà di conduzione dell'elettricità.



Il pacchetto della cialda è una forma di imballaggio progettata per uso con le parti che sono molto piccole o insolite nella forma. Il pacchetto della cialda è impresso o i vassoi intascati, sono fatti tipicamente di plastica, che somigliano ad una cialda della prima colazione (quindi il nome). I pacchetti della cialda sono caricati facendo uso dell'attrezzatura del posto e della scelta in modo che «l'interno» di ogni tasca contenga una parte o una componente. Una volta che caricato - le parti sono coperte di carta antistatica e poi di una corona coperta di schiuma tiene le parti sul posto e per concludere, un coperchio assicura insieme il pacchetto della cialda.



I dettagli circa HN21082 hanno personalizzato il pacchetto a 4 pollici della cialda del PC



Il PC è un genere di resina termoplastica amorfa con la prestazione completa eccellente, che fa l'isolamento elettrico eccellente del pacchetto della cialda HN21082, l'allungamento, la stabilità dimensionale e la resistenza chimica della corrosione. Allo stesso tempo con vantaggi autoestinguenti, ignifugi, non tossici, di coloriture ed altri per assicurare la sicurezza dei prodotti dei clienti.

Linea dimensione del profilo 50*50*4.0mm Marca Hiner-pacchetto
Modello HN21082 Tipo del pacchetto Parti di IC
Dimensione della cavità 18.5*0.95*0.32mm QTY della matrice 12*2=24PCS
Materiale PC Planarità Max 0.2mm
Colore Nero Servizio Accetti l'OEM, ODM
Resistenza 10E04Ω-10E11Ω Certificato SGS



Applicazione del pacchetto della cialda


Semiconduttore                      Fabbriche di componente elettronico
SMT che sorge le fabbriche       Industria ottica

Dimensione del profilo Materiale Resistività superficiale Servizio Planarità Colore
2" ABS.PC.PPE… ecc 1.0x10e4-1.0x10e11Ω OEM, ODM 0.2mm massimi Personalizzabile
3" ABS.PC.PPE… ecc 1.0x10e4-1.0x10e11Ω OEM, ODM 0.25mm massimi Personalizzabile
4" ABS.PC.PPE… ecc 1.0x10e4-1.0x10e11Ω OEM, ODM 0.3mm massimi Personalizzabile
Dimensione su ordinazione ABS.PC.PPE… ecc 1.0x10e4-1.0x10e11Ω OEM, ODM TBC Personalizzabile
Fornisca la progettazione professionale e l'imballaggio per i vostri prodotti



Vantaggi



1. Peso leggero, costi di risparmio di imballaggio e del trasporto
2. specificazione di dimensione, compatibile in qualsiasi 2", in 3" o in 4" macchina dell'alimentatore del pacchetto della cialda
3. buona prestazione antistatica, efficacemente assicurarsi che il prodotto non sia danneggiato dal rilascio antistatico
4. resistenza ad alta temperatura, adatta ad assemblea ad alta temperatura dell'attrezzatura di automazione
5. resistenza della corrosione, adatta a tutti i tipi di stati di produzione dei prodotti
6. progettazione di disposizione della matrice, nell'ambito dei locali di protezione del prodotto, la progettazione di capacità massima, riduzione dei costi
7. la progettazione di smusso del bordo, efficacemente impedisce l'errore di impilamento, corregge la direzione della disposizione

Imballaggio di Chip Trays For Optical Device del pacchetto della cialda di planarità dello SGS 0.2mm 0

FAQ



Q1: Siete Manufacturer or Trade Company?

: Siamo il produttore 100% specializzato nell'imballaggio in 10 anni con 1500 metri quadri di area dell'officina, situata a Shenzhen Cina.

Q2: Che cosa è il materiale del vostro prodotto?

: ABS.PC.PPE.MPPO.PEI.HIPS… ecc

Q3: Potete aiutare con la progettazione?

: Sì, possiamo accettare la vostra personalizzazione e fare l'imballaggio per voi secondo il vostro requisito.

Q4: Come posso ottenere la citazione dei prodotti su ordinazione?

: Conosciamo la dimensione di vostro IC o spessore componente e poi possiamo fare una citazione per voi.

Q5: Posso ottenere alcuni campioni prima della fabbricazione dell'ordine in serie?

: Sì, il campione della tassa in azione può essere inviato, ma la tassa di spedizione dovrebbe essere pagata da solo.

Q6: Potreste mettere il mio logo nel nostro prodotto?

: Sì, possiamo mettere il vostro logo nel nostro prodotto, ci mostriamo il vostro logo in primo luogo prego.

Q7: Quando possiamo ottenere i campioni?

: Possiamo inviarglieli ora se siete interessato in qualcosa che abbiamo di riserva e

il progetto secondo il momento specifico.
