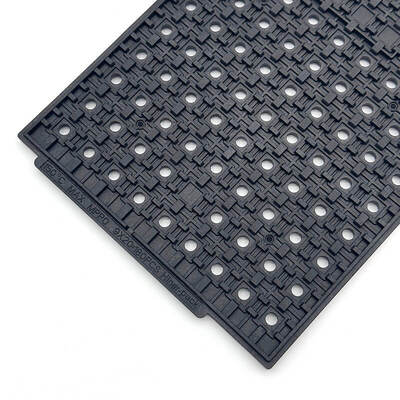

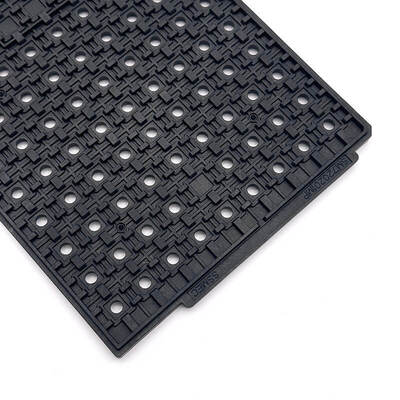

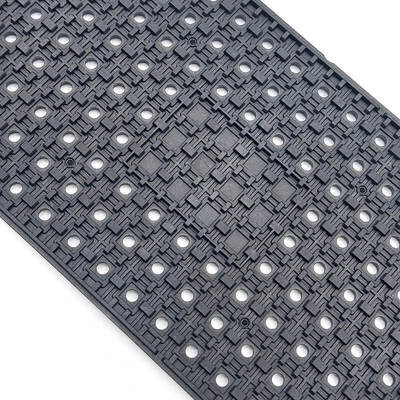

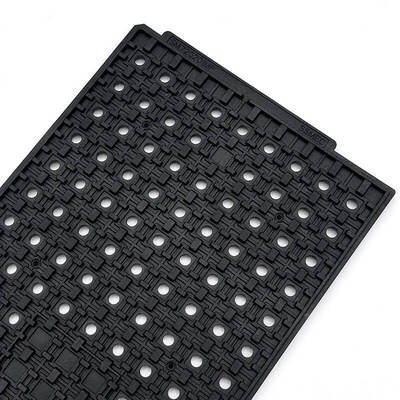

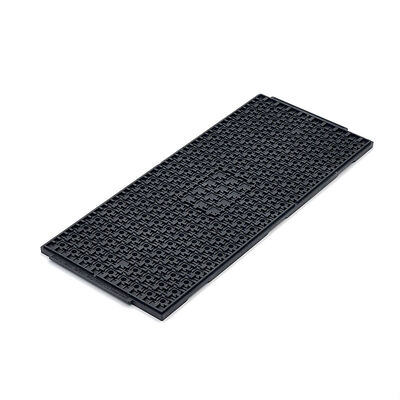

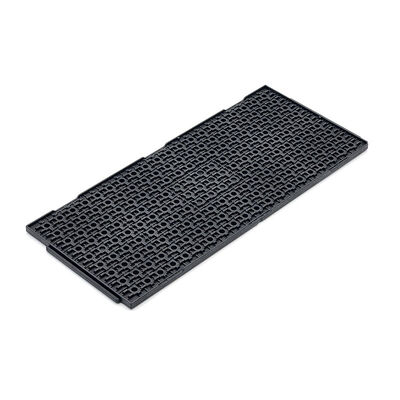

Piatti JEDEC IC resistenti per la produzione pulita e la protezione da polveri da wafer

Piatti JEDEC IC resistenti per la produzione pulita e la protezione da polveri da wafer

Marchio: Hiner-pack
Numero di modello: HN25011
MOQ: 500
Prezzo: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Condizioni di pagamento: T/T
Capacità di approvvigionamento: 2000 pezzi/giorno
Informazioni dettagliate
Luogo di origine:
Cina
Certificazione:
ROHS, ISO
Tray Weight:
Varia, in genere fino a 500 grammi per cavità
Colore:
Nero
Garanzia di qualità:
Garanzia di consegna, qualità affidabile
Dimensione della cavità:
8,5×8,5×0,9 mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Tipo di muffa:
Iniezione
Riutilizzabile:
SÌ
Forma del vassoio:
Rettangolare
Classe pulita:
Pulizia generale ed ultrasonica
Tipo IC:
BGA,QFP,QFN,LGA,PGA
Livello di imballaggio:
Pacchetto di trasporto
Planarità:
Meno di 0,76 mm
Capacità:
20x9=180 PZ
Imballaggi particolari:
cartone, pallet
Capacità di alimentazione:
2000 pezzi/giorno
Evidenziare:

Vassoi JEDEC IC per una produzione pulita

,

Vassoi JEDEC IC durevoli con protezione wafer

,

Vassoi JEDEC IC maneggevoli senza polvere

Descrizione del prodotto
Piatti JEDEC IC resistenti per la produzione pulita e la protezione da polveri da wafer
Proteggere i delicati wafer semiconduttori durante la produzione e la manipolazione. Mantenere un ambiente di lavoro pulito e bloccare efficacemente le particelle di polvere.Ricerca di soluzioni affidabili per i vasetti per l'imballaggio e lo stoccaggio di wafer?

Integrarsi perfettamente con le linee di assemblaggio automatizzate e gli impianti di imballaggio.Adattarsi agevolmente a diversi processi di produzione di semiconduttori.

Facilitare lo stoccaggio sicuro e la logistica di fabbrica dei wafer.Fornire soluzioni su misura per i requisiti unici di produzione dei semiconduttori.
Caratteristiche/Vantaggi principali
  • Struttura robusta e resistente
  • Prevenzione efficace della polvere
  • Proteggere i processi di imballaggio dei wafer
  • Rispettare gli standard JEDEC
  • Personalizzazione flessibile
Specificità
Marchio Imballaggio
Modello HN25011
Materiale MPPO
Tipo di pacchetto JEDEC
Colore Nero
Resistenza 1.0×104 - 1.0×1011 Ω
Dimensione della linea di contorno 322.6 × 135,9 × 7,62 mm
Dimensione della cavità 8.5 x 8.5×0.9mm
Matrice QTY 20x9 = 180 PCS
Pagina di guerra Max 0,76 mm
Servizio Accetta OEM, ODM
Opzioni di tasca personalizzate Disponibile
Applicazioni
Applicabile all'imballaggio di wafer semiconduttori, ai test dei componenti, alla selezione dei matrici e alla produzione di semiconduttori.Garantire prestazioni stabili in ambienti industriali rigorosi.

Utilizzato anche per lo stoccaggio di wafer, la logistica delle fabbriche, il fatturato di produzione e la spedizione di campioni.
Servizi personalizzati
Offrire servizi di personalizzazione completi per i vassoi JEDEC IC. Collaborare strettamente con i clienti per analizzare le specifiche uniche dei wafer, i flussi di lavoro di produzione e i requisiti ambientali.Modificare le dimensioni della cavità, layout di griglia, selezioni di materiali e progetti strutturali per abbinare perfettamente diversi tipi di wafer e scenari di produzione.fornire soluzioni personalizzate per vassoi che migliorino l'efficienza della produzione, ridurre al minimo i rischi di contaminazione e soddisfare pienamente le esigenze di produzione di semiconduttori specializzati.
Di noi:
Hiner-pack® è stata fondata nel 2013. È un'impresa ad alta tecnologia che integra la progettazione, la ricerca e lo sviluppo, la produzione, le vendite di imballaggi e test IC,nonché processo di fabbricazione di wafer semiconduttori nella movimentazione automatizzata, trasporto e trasporto per fornire ai clienti servizi chiavi in mano.

Perché scegliere noi:

  • Ricca esperienza nei vassoi JEDEC / IC / waffle pack
  • Capacità di progettazione di stampi interni
  • Sviluppo rapido di prototipi
  • Processo rigoroso di controllo della qualità
  • Fornitura stabile per i clienti mondiali di semiconduttori
