Vassoi per waffle ESD professionali per componenti IC a passo fine con design antistatico e antipolvere e dimensioni della cavità personalizzabili

Vassoi per waffle ESD professionali per componenti IC a passo fine con design antistatico e antipolvere e dimensioni della cavità personalizzabili

Marchio: Hiner-pack
Numero di modello: HN24191
MOQ: 1000
Prezzo: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Condizioni di pagamento: T/T
Capacità di approvvigionamento: 2000 pezzi/giorno
Informazioni dettagliate
Luogo di origine:
Cina
Certificazione:
ROHS, ISO
Tray Weight:
Varia, in genere fino a 500 grammi per cavità
Colore:
Nero
Garanzia di qualità:
Garanzia di consegna, qualità affidabile
Dimensioni della linea di contorno:
50,8×50,8×3,94 mm
Dimensione della cavità:
8,76x5,51x0,685 millimetri
Incoterms:
EXW, FOB, CIF, DDU, DDP
Tipo di muffa:
Iniezione
Riutilizzabile:
Forma del vassoio:
Rettangolare
Classe pulita:
Pulizia generale ed ultrasonica
Tipo IC:
BGA,QFP,QFN,LGA,PGA
Livello di imballaggio:
Pacchetto di trasporto
Deformazione:
Deformazione MAX 0,26 mm
Capacità:
4x6=24 PZ
Imballaggi particolari:
cartone, pallet
Capacità di alimentazione:
2000 pezzi/giorno
Evidenziare:

Componenti IC a tono fine vassoi a waffle ESD

,

vassoi a waffle anti-statici e anti-polvere

,

vassoi a chip

Descrizione del prodotto

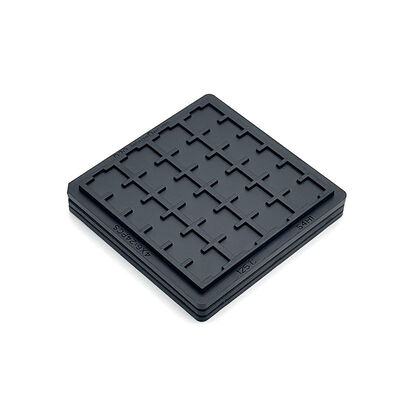

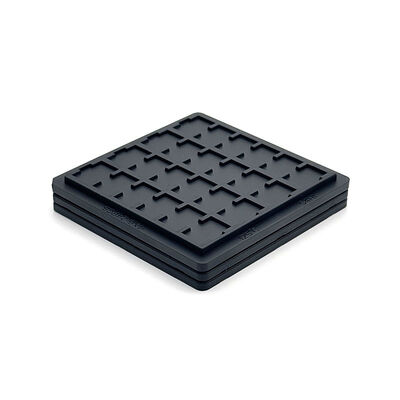

Vassoi per waffle ESD professionali per componenti IC a passo fine
Presenta una struttura waffle di precisione per mantenere stabilmente i circuiti integrati a passo fine. Blocca efficacemente la contaminazione da particolato ed evita danni da scariche elettrostatiche durante l'intero processo. Realizzato in materiale antistatico durevole per mantenere prestazioni stabili in varie condizioni di lavoro.

Si abbina bene con le linee automatiche di produzione e lavorazione. Funziona senza problemi durante il caricamento, il trasferimento e lo smistamento dei chip. Migliora l'efficienza operativa e garantisce l'integrità dei componenti nella produzione quotidiana.

Accetta la personalizzazione completa delle dimensioni e della disposizione della cavità per adattarsi a diversi componenti. Si concentra sulla protezione sicura e sull'imballaggio efficiente. Fornisce soluzioni professionali per applicazioni di semiconduttori ad alta precisione.
Caratteristiche/vantaggi principali
  • Design antistatico e antipolvere per una gestione sicura dei trucioli
  • Offre un controllo stabile della contaminazione a livello di camera bianca
  • Tenuta stabile dei componenti
  • Protegge in modo efficiente i delicati componenti IC a passo fine
  • Supporta dimensioni della cavità e progetti di layout completamente personalizzati
  • Struttura waffle precisa.
Specifiche
Marca Pacchetto Hiner
Modello HN24191
Colore Nero
Resistenza 1,0×10⁴ - 1,0×10¹¹ Ω
Dimensioni della linea di contorno 50,8×50,8×3,94 millimetri
Dimensione della cavità 8,76x5,51x0,685 millimetri
Matrice QTÀ 4x6=24 PZ
Deformazione MASSIMO 0,26 mm
Servizio Accetta OEM, ODM
Opzioni tascabili personalizzate Disponibile
Applicazioni
Adatto per la lavorazione ad alta precisione dei chip, lo smistamento dei componenti, il test dei chip e l'assemblaggio di piccoli dispositivi. Funziona bene nelle linee di produzione automatiche e nelle officine a controllo statico.

Ideale per il trasporto interno dello stabilimento, lo stoccaggio dei prodotti finiti e la consegna di merci a livello interregionale. Ampiamente utilizzato nella produzione di chip, negli impianti di imballaggio e nei fornitori di componenti elettronici.
Imballaggio e spedizione/servizi
Supporta piani di imballaggio personalizzati per garantire una consegna sicura. Protegge i vassoi da deformazioni e danni durante il trasporto a lunga distanza.

Fornisce soluzioni di imballaggio stabili e affidabili per ordini all'ingrosso. Aiuta a mantenere la qualità del prodotto e arriva in buone condizioni ai clienti.
