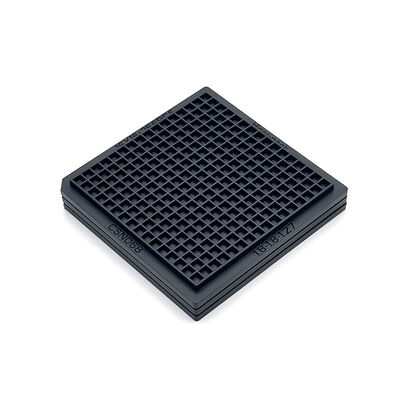

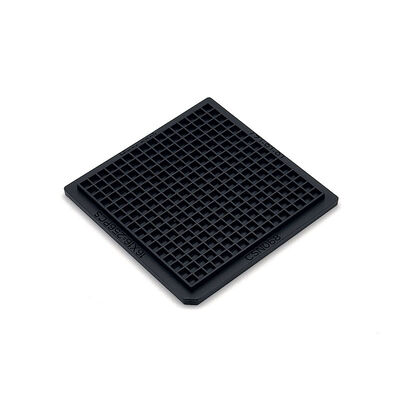

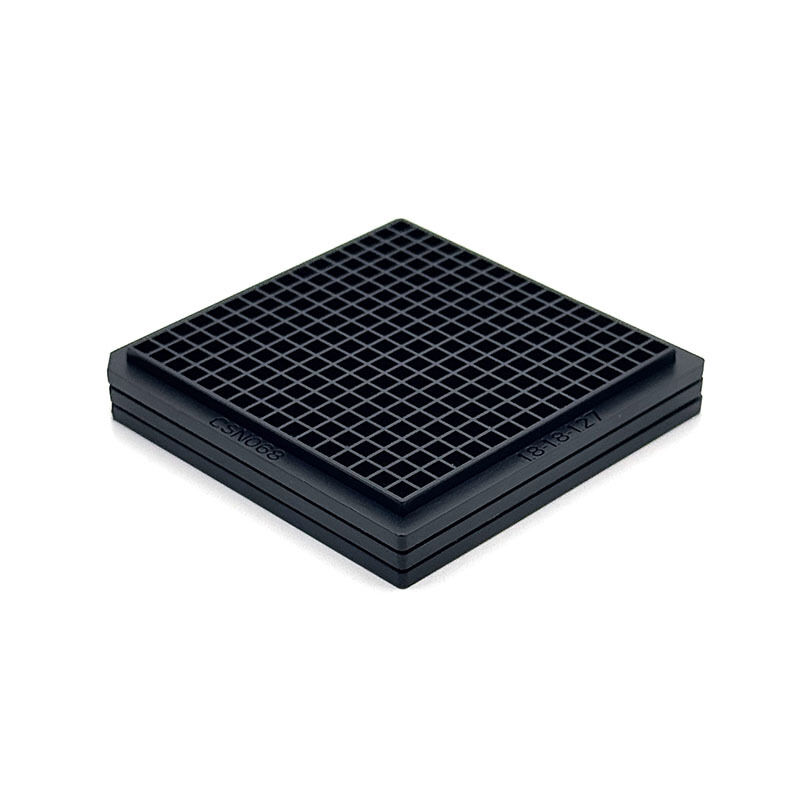

Vassoi per waffle antistatici durevoli per circuiti integrati a passo fine

Vassoi per waffle antistatici durevoli per circuiti integrati a passo fine

Marchio: Hiner-pack
Numero di modello: HN24198
MOQ: 500 PZ
prezzo: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Condizioni di pagamento: T/T
Capacità di approvvigionamento: 2000 pezzi/giorno
Informazioni dettagliate
Luogo di origine:
Cina
Certificazione:
ROHS, ISO
Tray Weight:
Varia, in genere fino a 500 grammi per cavità
Colore:
Nero
Garanzia di qualità:
Garanzia di consegna, qualità affidabile
Dimensioni della linea di contorno:
50,7×50,7×4 mm
Dimensione della cavità:
1,8x1,8x1,27mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Tipo di muffa:
Iniezione
Riutilizzabile:
Forma del vassoio:
Rettangolare
Classe pulita:
Pulizia generale ed ultrasonica
Tipo IC:
BGA,QFP,QFN,LGA,PGA
Livello di imballaggio:
Pacchetto di trasporto
Deformazione:
Deformazione MAX 0,26 mm
Capacità:
16x16=256 PZ
Imballaggi particolari:
cartone, pallet
Capacità di alimentazione:
2000 pezzi/giorno
Evidenziare:

vaschette di waffle antistatiche durevoli

,

vassoi per la confezione di waffle per circuiti integrati a cisterna fine

,

con una lunghezza massima non superiore a 50 mm

Descrizione del prodotto
Vassoi per waffle antistatici durevoli per circuiti integrati a passo fine
Fornisce una precisa struttura waffle a griglia per sostenere saldamente i circuiti integrati a passo fine, prevenendo lo spostamento dei componenti e i danni elettrostatici durante la movimentazione. Realizzato in materiale antistatico durevole per mantenere prestazioni stabili in ambienti industriali, offrendo protezione affidabile per dispositivi a semiconduttore sensibili.

Si integrano perfettamente con sistemi pick-and-place automatizzati e flussi di lavoro di produzione puliti, garantendo prestazioni affidabili nelle procedure di caricamento, trasferimento e smistamento dei chip. Adattati in modo flessibile agli scenari di produzione di semiconduttori ad alta precisione, aumentando l'efficienza operativa e l'integrità dei componenti.

Supporta la personalizzazione completa delle dimensioni, del passo e del layout della cavità per adattarsi alle dimensioni uniche dei circuiti integrati a passo fine. Allineati agli standard di produzione pulita, offrendo soluzioni su misura che ottimizzano l'efficienza dell'imballaggio e salvaguardano i componenti delicati durante il trasporto e lo stoccaggio a lungo termine.
Caratteristiche/vantaggi principali
  • Materiale antistatico durevole
  • Offre un controllo stabile della contaminazione a livello di camera bianca
  • Tenuta stabile dei componenti
  • Protegge in modo efficiente i delicati componenti IC a passo fine
  • Supporta dimensioni della cavità e progetti di layout completamente personalizzati
  • Struttura waffle precisa.
Specifiche
Marca Pacchetto Hiner
Modello HN24198
Colore Nero
Resistenza 1,0×10⁴ - 1,0×10¹¹ Ω
Dimensioni della linea di contorno 50,7×50,7×4 mm
Dimensione della cavità 1,8x1,8x1,27mm
Matrice QTÀ 16x16=256 PZ
Deformazione MASSIMO 0,26 mm
Servizio Accetta OEM, ODM
Opzioni tascabili personalizzate Disponibile
Applicazioni
Supporta l'imballaggio avanzato di semiconduttori, lo smistamento di matrici a passo fine, i test dei dispositivi e le operazioni di kitting di componenti di precisione. Si abbina perfettamente a sistemi pick-and-place automatizzati, linee di produzione controllate da ESD e ambienti di produzione puliti.

Utilizzato anche per il trasferimento di componenti tra stabilimenti, la spedizione internazionale di dispositivi sensibili a passo fine e lo stoccaggio di inventario a lungo termine. Servire fabbriche di semiconduttori, strutture di imballaggio avanzate e distributori di componenti elettronici ad alta tecnologia.
Imballaggio e spedizione/servizi
Sono forniti in un imballaggio antistatico standard per garantire l'integrità del prodotto durante il trasporto. Ogni vassoio è avvolto in una pellicola protettiva e riposto in cartoni rigidi per evitare deformazioni e graffi.

Supporta la spedizione di grandi quantità via mare, aerea o espressa, con impilamento sicuro per evitare danni durante il trasporto a lunga distanza. Garantire che i prodotti arrivino in buone condizioni per l'uso immediato nella produzione.
Chi siamo:
Hiner-pack® è stata fondata nel 2013. È un'impresa high-tech che integra progettazione, ricerca e sviluppo, produzione, vendita di imballaggi e test di circuiti integrati, nonché processo di fabbricazione di wafer semiconduttori nella movimentazione, trasporto e trasporto automatizzati per fornire ai clienti servizi chiavi in ​​mano.

Perché sceglierci:

  • Ricca esperienza nei vassoi JEDEC / IC / waffle
  • Capacità di progettazione stampi interna
  • Sviluppo rapido del prototipo
  • Processo di controllo qualità rigoroso
  • Fornitura stabile per i clienti globali di semiconduttori
