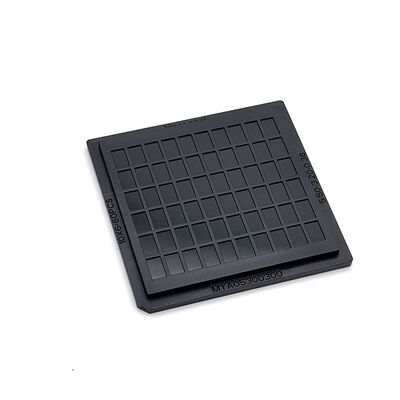

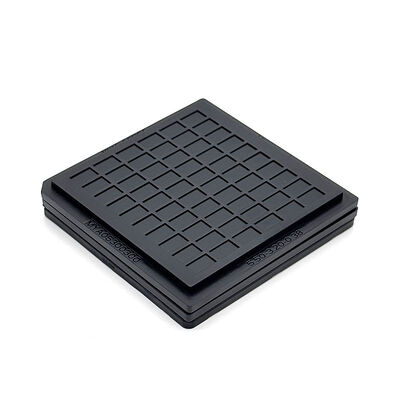

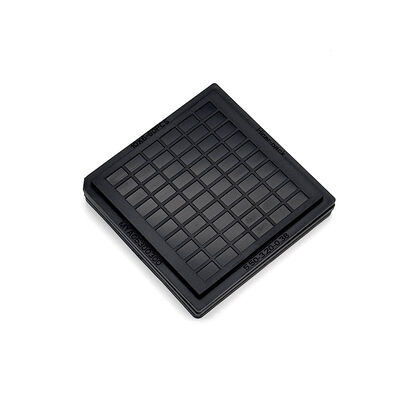

Tazze di chip riutilizzabili per waffle pack con griglie uniformi per la protezione dei circuiti integrati a picco fine

Tazze di chip riutilizzabili per waffle pack con griglie uniformi per la protezione dei circuiti integrati a picco fine

Marchio: Hiner-pack
Numero di modello: HN25019
MOQ: 500 PZ
prezzo: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Condizioni di pagamento: T/T
Capacità di approvvigionamento: 2000 pezzi/giorno
Informazioni dettagliate
Luogo di origine:
Cina
Certificazione:
ROHS, ISO
Tray Weight:
Varia, in genere fino a 500 grammi per cavità
Colore:
Nero
Garanzia di qualità:
Garanzia di consegna, qualità affidabile
Dimensioni della linea di contorno:
50,7×50,7×4 mm
Dimensione della cavità:
5,5X3,2X0,38mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Tipo di muffa:
Iniezione
Riutilizzabile:
Forma del vassoio:
Rettangolare
Classe pulita:
Pulizia generale ed ultrasonica
Tipo IC:
BGA,QFP,QFN,LGA,PGA
Livello di imballaggio:
Pacchetto di trasporto
Deformazione:
Deformazione MAX 0,23 mm
Capacità:
6x10=60 PZ
Imballaggi particolari:
cartone, pallet
Capacità di alimentazione:
2000 pezzi/giorno
Evidenziare:

confezione di waffle pack

,

vaschette per waffle a protezione IC a passo sottile

,

vassoi per la confezione di waffle per la protezione dei circuiti integrati

Descrizione del prodotto
Confezioni di Waffle Pack con griglie uniformi per la protezione dei circuiti integrati a picco fine

Bloccare fragili componenti di circuito integrato a picco sottile all'interno di cavità di una griglia di precisione, impedire che piccole unità semiconduttrici scivolino in mezzo a frequenti lavori di movimentazione, cercare vettori affidabili per i chip in miniatura.Mantenere prestazioni stabili per innumerevoli cicli di lavoro.


Proteggere i chip dalle collisioni e dagli graffi superficiali durante i flussi di produzione.Adattarsi bene ai flussi di lavoro di produzione ad alta velocità senza ulteriori modifiche- Mantenere il posizionamento del chip costante nelle procedure di test, controllo e trasferimento.


Consentire il posizionamento impilato per risparmiare prezioso spazio di lavoro in fabbrica.Soddisfare severi standard di tenuta per processi di assemblaggio di semiconduttori sofisticati.

Caratteristiche/Vantaggi principali
  • Protezione ESD affidabile per parti sensibili dei semiconduttori
  • Cavità di griglia precise per la conservazione dei componenti stabili
  • Griglie di precisione per l'allineamento preciso dei componenti
  • Supporto di dimensioni di cavità e disegni di layout completamente personalizzati
  • Struttura precisa dei waffle.
Specificità
Marchio Imballaggio
Modello HN25019
Colore Nero
Resistenza 1.0×104 - 1.0×1011 Ω
Dimensione della linea di contorno 50.7×50.7×4 mm
Dimensione della cavità 5.5X3.2X0.38 mm
Matrice QTY 6x10 = 60 PCS
Pagina di guerra Max 0,23 mm
Servizio Accetta OEM, ODM
Opzioni di tasca personalizzate Disponibile
Applicazioni

Gestire la selezione dei circuiti integrati a picco fine, i test di prestazione e il lavoro di assemblaggio dei componenti.Minimizzare le perdite dovute allo spostamento delle parti e ai danni alla superficie.


Lavorare all'interno degli impianti di produzione di elettronica e delle aree di stoccaggio dei componenti.

Imballaggio e spedizione/ Servizi

Sigillare ogni lotto con sacchetti interni antistatici prima di caricare le scatole pesanti da esportazione.effettuare un controllo completo dei prodotti prima della spedizione dei prodotti di grado semiconduttore.


Organizzare il trasporto marittimo, aereo o di corriere per ogni acquirente con i piani di spedizione confermati. rilasciare la documentazione completa di spedizione una volta che le merci lasciano il magazzino.Condividere tempestivamente con gli acquirenti stranieri l'ultimo stato logistico.

Di noi:
Hiner-pack® è stata fondata nel 2013. È un'impresa ad alta tecnologia che integra la progettazione, la ricerca e lo sviluppo, la produzione, le vendite di imballaggi e test IC,nonché processo di fabbricazione di wafer semiconduttori nella movimentazione automatizzata, trasporto e trasporto per fornire ai clienti servizi chiavi in mano.

Perché scegliere noi:

  • Ricca esperienza in JEDEC / IC / Waffle Pack Trays
  • Capacità di progettazione di stampi interni
  • Sviluppo rapido di prototipi
  • Processo rigoroso di controllo della qualità
  • Fornitura stabile per i clienti mondiali di semiconduttori
