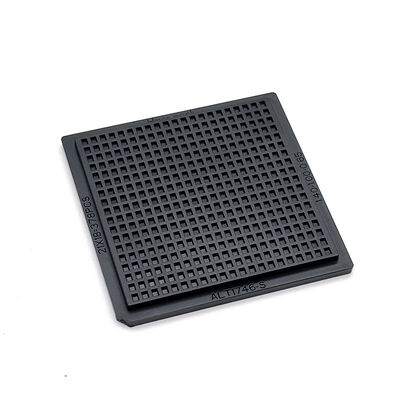

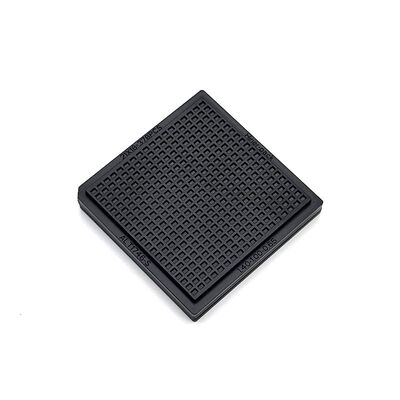

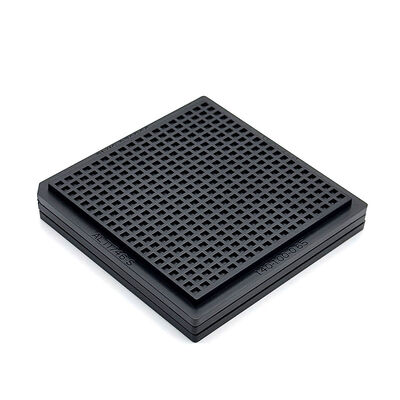

Confezioni di waffle riutilizzabili a griglia uniforme per la protezione e il transito di circuiti integrati a picco fine

Confezioni di waffle riutilizzabili a griglia uniforme per la protezione e il transito di circuiti integrati a picco fine

Marchio: Hiner-pack
Numero di modello: HN25021
MOQ: 500 PZ
prezzo: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Condizioni di pagamento: T/T
Capacità di approvvigionamento: 2000 pezzi/giorno
Informazioni dettagliate
Luogo di origine:
Cina
Certificazione:
ROHS, ISO
Tray Weight:
Varia, in genere fino a 500 grammi per cavità
Colore:
Nero
Garanzia di qualità:
Garanzia di consegna, qualità affidabile
Dimensioni della linea di contorno:
50,7×50,7×4 mm
Dimensione della cavità:
1,4X1,0X0,65 mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Tipo di muffa:
Iniezione
Riutilizzabile:
Forma del vassoio:
Rettangolare
Classe pulita:
Pulizia generale ed ultrasonica
Tipo IC:
BGA,QFP,QFN,LGA,PGA
Livello di imballaggio:
Pacchetto di trasporto
Deformazione:
Deformazione MAX 0,25 mm
Capacità:
21X18=378 PZ
Imballaggi particolari:
cartone, pallet
Capacità di alimentazione:
2000 pezzi/giorno
Evidenziare:

Piatti per waffle a griglia uniforme per il giro dei circuiti integrati

,

Confezioni di waffle durevoli per IC a picco sottile

,

Confezioni di waffle con protezioni di transito

Descrizione del prodotto
Vassoi Waffle Resistenti a Griglia Uniforme per Turnover e Protezione di Transito di IC a Passo Fine

Contiene delicati IC a passo fine all'interno di cavità a griglia ordinata. Impedisce ai minuscoli chip semiconduttori di spostarsi durante la manipolazione frequente. Offre prestazioni costanti attraverso cicli di turnover ripetuti per adattarsi ai ritmi di produzione continui.


Assorbe impatti minori e riduce i rischi di graffi e collisioni. Riduce i rigetti dei componenti causati da un posizionamento instabile dei chip. Si adatta bene ai flussi di produzione ad alta velocità senza aggiustamenti complicati. Mantiene le posizioni dei chip sicure durante i test, i controlli e il trasferimento tra officine.


Consente un impilamento sicuro per risparmiare prezioso spazio di produzione. Mantiene una struttura rigida in condizioni di transito e turnover continue. Soddisfa i rigorosi requisiti di protezione per la lavorazione di componenti semiconduttori avanzati.

Caratteristiche/Vantaggi Chiave
  • Stabilizza gli IC a passo fine durante la manipolazione
  • Resiste a graffi e impatti fisici
  • Supporta un impilamento sicuro multilivello
  • Protegge in modo efficiente i delicati componenti IC a passo fine
  • Supporta dimensioni delle cavità e layout completamente personalizzati
Specifiche
Marca Hiner-pack
Modello HN25021
Colore Nero
Resistenza 1.0×10⁴ - 1.0×10¹¹ Ω
Dimensioni Linea Esterna 50.7×50.7×4 mm
Dimensioni Cavità 1.4X1.0X0.65mm
Quantità Matrice 21X18=378 PCS
Deformazione MASSIMO 0.25mm
Servizio Accetta OEM, ODM
Opzioni Tasca Personalizzate Disponibile
Applicazioni

Serve per lo smistamento di IC a passo fine, i test di prestazioni e le attività di turnover interno alla fabbrica. Protegge i chip semiconduttori in miniatura durante l'ispezione e il trasferimento da stazione a stazione. Riduce le perdite derivanti dallo spostamento dei componenti e dall'abrasione superficiale.


Adatto per siti di produzione di semiconduttori e processi di transito dei componenti. Offre soluzioni di tenuta affidabili per vari chip di precisione durante operazioni di turnover in grandi lotti.

Imballaggio e Spedizione/Servizi

Sigillare ogni lotto con sacchetti antistatici prima di caricare i cartoni da esportazione rinforzati. Aggiungere riempitivi resistenti agli urti per attutire i danni da vibrazione e compressione. Effettuare un'ispezione completa dell'aspetto prima della spedizione di merci di grado semiconduttore.


Organizzare le modalità di spedizione rigorosamente in conformità con i requisiti del cliente confermati. Generare un set completo di documenti di spedizione una volta che le merci lasciano il magazzino. Mantenere gli acquirenti d'oltremare aggiornati sui progressi della consegna del carico.

Chi Siamo:
Hiner-pack® è stata fondata nel 2013. È un'impresa high-tech che integra progettazione, ricerca e sviluppo, produzione, vendita di imballaggi e test di IC, nonché processi di fabbricazione di wafer semiconduttori nella manipolazione automatizzata, nel trasporto e nella movimentazione per fornire ai clienti servizi chiavi in mano.

Perché Sceglierci:

  • Ricca esperienza in vassoi JEDEC / IC / Waffle Pack
  • Capacità di progettazione stampi interna
  • Sviluppo rapido di prototipi
  • Processo QC rigoroso
  • Fornitura stabile per clienti globali di semiconduttori
