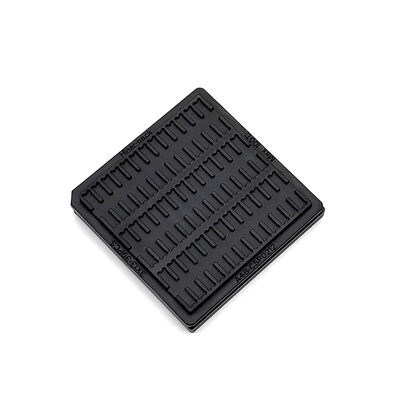

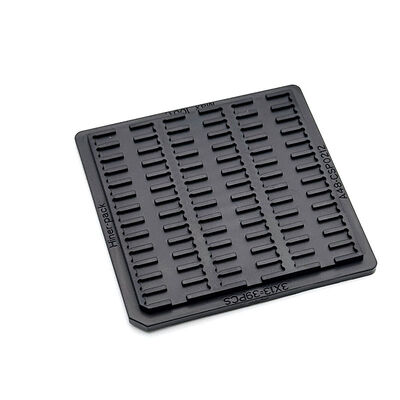

Confezioni di chip per waffle a sicurezza ESD riutilizzabili con dimensioni di cavità personalizzabili per la protezione degli IC semiconduttori

Confezioni di chip per waffle a sicurezza ESD riutilizzabili con dimensioni di cavità personalizzabili per la protezione degli IC semiconduttori

Marchio: Hiner-pack
Numero di modello: HN25026
MOQ: 500 PZ
prezzo: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Condizioni di pagamento: T/T
Capacità di approvvigionamento: 2000 pezzi/giorno
Informazioni dettagliate
Luogo di origine:
Cina
Certificazione:
ROHS, ISO
Tray Weight:
Varia, in genere fino a 500 grammi per cavità
Colore:
Nero
Garanzia di qualità:
Garanzia di consegna, qualità affidabile
Dimensioni della linea di contorno:
50,8x50,8x3,94 mm
Dimensione della cavità:
12,12X2,04X0,86 mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Tipo di muffa:
Iniezione
Riutilizzabile:
Forma del vassoio:
Rettangolare
Classe pulita:
Pulizia generale ed ultrasonica
Tipo IC:
BGA,QFP,QFN,LGA,PGA
Livello di imballaggio:
Pacchetto di trasporto
Deformazione:
Deformazione MAX 0,22 mm
Capacità:
3X13=39 PZ
Imballaggi particolari:
cartone, pallet
Capacità di alimentazione:
2000 pezzi/giorno
Evidenziare:

Confezioni di Waffle Pack per la prova di IC a semiconduttori

,

Confezioni di Waffle Pack

,

Connessione a circuiti integrati a semiconduttore

Descrizione del prodotto
Vassoi per chip Waffle Pack per la manipolazione e la protezione dello stoccaggio di test IC per semiconduttori

Separare i singoli chip IC all'interno di speciali strutture a fessura. Prevenire attriti e collisioni reciproche durante frequenti movimenti operativi. Mantenere prestazioni stabili nell'uso ciclico a lungo termine all'interno delle linee di produzione di semiconduttori.


Isolare i chip dal contatto esterno per ridurre i rischi di danni superficiali. Adattarsi a flussi di lavoro di test continui senza lavori di regolazione aggiuntivi. Tenere i componenti fermi durante i cicli di test, smistamento e stoccaggio in magazzino.

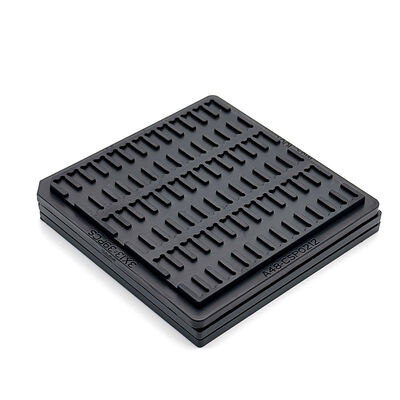

Supportare un impilamento ordinato per sfruttare appieno lo spazio disponibile in fabbrica. Mantenere la forma originale della fessura sotto la normale pressione di impilamento. Soddisfare le esigenze di stoccaggio e manipolazione di alto livello per componenti semiconduttori di precisione.

Caratteristiche/Vantaggi principali
  • Prestazioni ESD conduttive stabili
  • Proteggere i chip dai danni superficiali
  • Adattabile ai test e allo stoccaggio a lungo termine
  • Supporta specifiche personalizzate
  • La fabbrica ha la certificazione ISO e i prodotti sono conformi allo standard RoHS.
Specifiche
Marca Hiner-pack
Modello HN25026
Colore Nero
Resistenza 1.0×10⁴ - 1.0×10¹¹ Ω
Dimensioni esterne 50.8x50.8x3.94 mm
Dimensioni cavità 12.12X2.04X0.86 mm
Quantità matrice 3X13=39 PZ
Deformazione MASSIMO 0.22 mm
Servizio Accetta OEM, ODM
Opzioni tasche personalizzate Disponibile
Applicazioni

Gestire test IC per semiconduttori, smistamento componenti e stoccaggio a breve termine. Isolare chip di precisione durante l'ispezione e la circolazione interna all'impianto. Ridurre il tasso di scarto causato dallo sfregamento e dall'impatto chip-chip.


Operare all'interno di officine di test per semiconduttori e aree di inventario componenti. Offrire una soluzione di tenuta affidabile per diverse parti IC nei cicli di produzione di massa.

Servizi personalizzati
Personalizzare dimensioni delle fessure, layout delle cavità e dimensioni esterne complessive per adattarsi a diversi contorni di chip IC. Modificare la durezza del materiale e le prestazioni antistatiche per soddisfare condizioni di produzione uniche. Fornire campioni pre-produzione per la verifica delle prestazioni. Accettare personalizzazioni per ordini all'ingrosso per soddisfare le esigenze diversificate di stoccaggio e manipolazione di componenti semiconduttori.
Chi siamo:
Hiner-pack® è stata fondata nel 2013. È un'impresa high-tech che integra progettazione, ricerca e sviluppo, produzione, vendita di packaging e test IC, nonché processi di fabbricazione di wafer semiconduttori nella manipolazione automatizzata, nel trasporto e nella movimentazione per fornire ai clienti servizi chiavi in mano.

Perché scegliere noi:

  • Ricca esperienza in Vassoi JEDEC / IC / Waffle Pack
  • Capacità di progettazione stampi interna
  • Sviluppo rapido prototipi
  • Processo QC rigoroso
  • Fornitura stabile per clienti globali di semiconduttori
